?導體為鍍錫/裸銅導體，絕緣為105℃阻燃環保PVC，護套為尼龍。 ?良好的物理特性和電氣特性 ?不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS及REACH SVHC環保指令的環保要求。
電子、電器及設備儀器內部連接線。

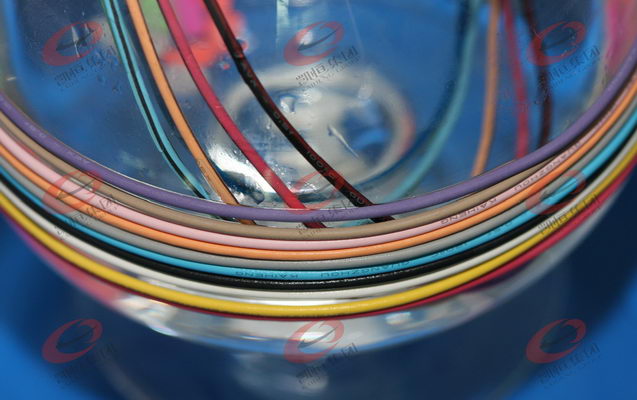

UL 1316
Hook-up WIRE
105℃ 600V 聚氯乙烯絕緣尼龍護套線－耐油阻燃環保
n 應用
電子、電器及設備儀器內部連接線。
n 特點
·導體為鍍錫/裸銅導體，絕緣為105℃阻燃環保PVC，護套為尼龍。
·良好的物理特性和電氣特性
·不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS及REACH SVHC環保指令的環保要求。
n 產品使用特性
·額定溫度： 105℃
·額定電壓： 600V
n 性能參數
項目 | 指標要求 |
抗張強度 | 室溫24.0±8℃，抗張強度≥10.3Mpa |
斷裂伸長率 | 室溫24.0±8℃，斷裂伸長率≥100% |
老化后抗張強度 | 溫度136±2℃，時間168h，抗張強度保留率≥70％ |
老化后斷裂伸長率 | 溫度136±2℃，時間168h，斷裂伸長率保留率≥65％ |
絕緣電阻試驗 | 水溫（10～29.4）℃，絕緣電阻大于0.75MΩ·km |
低溫彎曲試驗 | 溫度-10±2℃，時間4h，卷繞后表面和內部不開裂 |
熱變形試驗 | 溫度121±1℃，時間1h，絕緣厚度不得減少50%以上 |
熱沖擊試驗 | 烘箱溫度136±1℃，時間1h，卷繞后表面和內部不開裂 |
VW-1燃燒試驗 | 供火5次，每次15s，3個試樣。試驗結果：① 5次中任何一次施火后任何試樣上的指示旗燒毀或燒焦不超過25％；② 任何時候任何試樣灼熱或燃燒的顆粒不引燃棉層,或任何一次施火后試樣延燃不超過60秒。 |
FT1/垂直燃燒試驗 | 供火5次，每次15s，3個試樣。 試驗結果：① 5次中任何一次施火后任何試樣上的指示旗燒毀或燒焦不超過25％；② 5次施火后。任何試樣延燃不超過60秒。 |
FT2/水平燃燒試驗 | 供火1次，時間30秒，3個試樣。試驗結果：① 任何試樣上燒焦部分總長度不超過100㎜；② 任何時候任何試樣灼熱或燃燒的顆粒不引燃棉層。 |
n 規格尺寸
線規 AWG | 導體根數/線徑 No/mm | 導體最小截面 ㎜2 | 導體最大電阻 Ω/km | 成品外徑 mm |
28AWG | 7/0.127 | 0.079 | 239 | 1.48±0.05 |
26AWG | 7/0.16 | 0.126 | 150 | 1.58±0.05 |
24AWG | 11/0.16 | 0.201 | 94.2 | 1.71±0.05 |
22AWG | 17/0.16 | 0.318 | 59.4 | 1.56±0.05 |
20AWG | 21/0.18 | 0.509 | 37.4 | 2.05±0.05 |
18AWG | 16/0.254 | 0.807 | 23.5 | 2.27±0.05 |
16AWG | 26/0.254 | 1.28 | 14.6 | 2.59±0.05 |
14AWG | 41/0.254 | 2.04 | 9.15 | 2.97±0.05 |
12AWG | 65/0.254 | 3.24 | 5.75 | 3.46±0.05 |
10AWG | 105/0.254 | 5.16 | 3.55 | 4.10±0.05 |
n 顏色
黑,白,紅,黃,綠,藍,棕,灰,橙,紫,黃/綠,特殊顏色也可定制
